Quick-Fix Internetradio "Medion MD86562"

Unbedingt beachten

Der Autor übernimmt keinerlei Haftung für Schäden, die durch Anwendung dieser Anleitung auftreten.
Der Reparierende handelt auf eigene Gefahr!
VORSICHT bei der Arbeit an unter Spannung stehenden Teilen! Es sind die geltenden Sicherheitsvorschriften einzuhalten.
VORSICHT bei der Arbeit an Netzteilen, die eingebauten Kondensatoren können trotz ausgeschalteter Spannung noch gefährliche Restladung haben.
Gerät erst nach gewissenhafter Endkontrolle wieder in Betrieb nehmen!

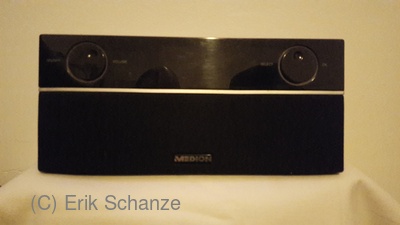

Das Gerät ging plötzlich aus und funktionierte nicht mehr. Man konnte nur noch schwach die Hintergrundbeleuchtung des Bildschirms sehen.

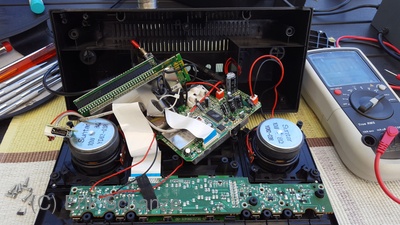

Nach dem Aufschrauben und Abnehmen des rückseitigen Gehäuseteils konnte man die Platinen sehen. Was für ein Durcheinander in dem Gerät. Das hätte man besser machen können! Die kleine aufgelötete Sicherung neben der Stromversorgungsbuchse war intakt.

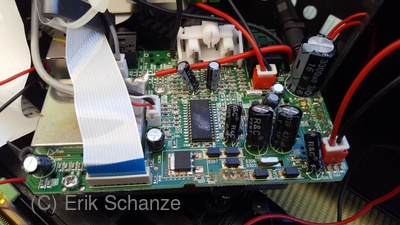

Beim Verfolgen des Wegs der Versorgungsspannung gab es mehrere Diodenkaskaden (im Vordergrund zu sehen, D303 - D307), die die Spannung reduzieren sollen und einen 6-Volt-Festspannungsregler. Der Regler war in Ordnung, aber eine Diode (D307) in dem Pfad nicht. Im Betrieb fiel über ihr eine Spannung von 3,7 Volt ab, wodurch die Versorgungsspannung der Logikplatine, die ca. 5 Volt sein sollte, mit nun 1,5 Volt viel zu gering war. Die Diode zeigte am Messgerät mit Dioden-Prüfung allerdings eine Flussspannung von 0,6 Volt an. Eigenartig.

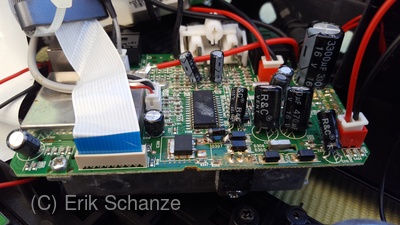

Die defekte SMD-Diode habe ich durch eine angepasste normale Diode ersetzt, denn es war genug Platz.

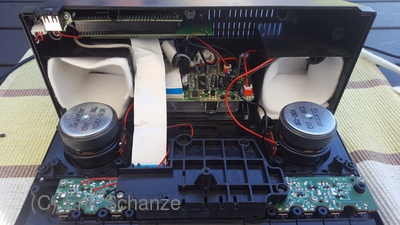

Die Hohlräume der Lautsprecherboxen legte ich für einen besseren Klang noch mit Filz aus.

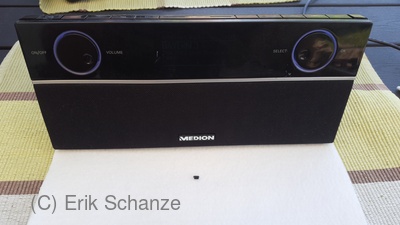

Hier sieht man, dass ein so kleines defektes Bauteil so ein großes Gerät zu Schrott werden lassen kann. Reparieren lohnt sich!

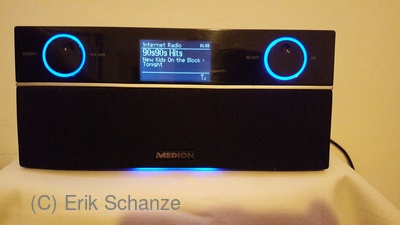

Das Radio spielt wieder. :-)

Erik Schanze, 2022-06-11
