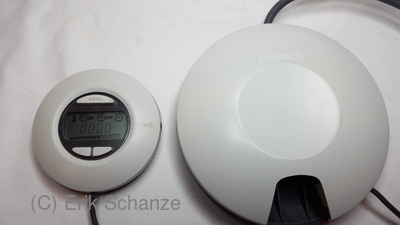

Quick-Fix Wasserbettheizregler "Calesco Sattelite 2003"

Unbedingt beachten

Der Autor übernimmt keinerlei Haftung für Schäden, die durch Anwendung dieser Anleitung auftreten.
Der Reparierende handelt auf eigene Gefahr!
VORSICHT bei der Arbeit an unter Spannung stehenden Teilen! Es sind die geltenden Sicherheitsvorschriften einzuhalten.
VORSICHT bei der Arbeit an Netzteilen, die eingebauten Kondensatoren können trotz ausgeschalteter Spannung noch gefährliche Restladung haben.
Gerät erst nach gewissenhafter Endkontrolle wieder in Betrieb nehmen!

Defekt

Das Bedienteil zeigte zwar noch alles an, aber wenn man eine Taste drückte, dann flackerte die Anzeige und die LED-Beleuchtung. Es war keine sinnvolle Bedienung mehr möglich.

Behebung

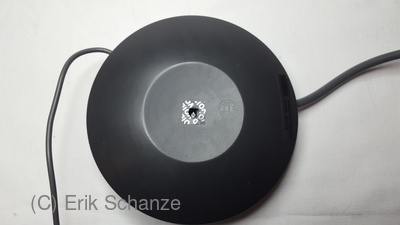

Den Aufkleber auf der Unterseite des Netzteiles entfernen und die darunterliegende Schraube entfernen.

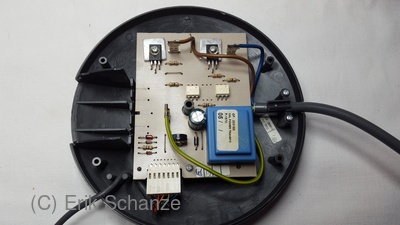

Nun kann das Gehäuse geöffnet werden. Die Leiterplatte kann man nach dem Ausdrehen der 3 Schrauben (zwei an den Transistoren und eine am Stecker) herausgenommen werden. Der Elektrolytkondensator in der Mitte (470 µF / 16 V) sollte untersucht werden. (Auf dem Bild ist schon der neue eingebaut.)

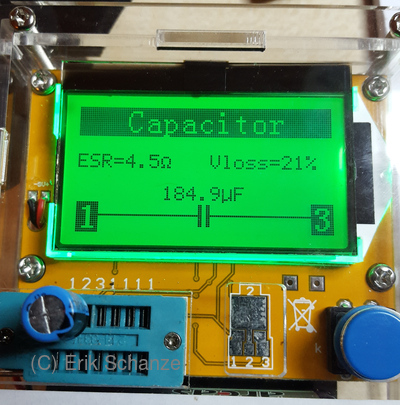

Der Kondensator war defekt, er hatte weder die Nennkapazität noch akzeptable ESR-Werte. Damit konnte er die Spannung der Einweggleichrichtung nicht genug glätten und der Prozessor funktionierte wegen der Brummspannung nicht mehr richtig, vor allem bei erhöhter Last durch die LEDs. Immerhin hat das Gerät 16 Jahre durchweg funktioniert.

Ich habe ihn gegen einen noch guten Kondensator aus meinem Fundus "geretteter Bauteile" getauscht.

Danach das Gerät wieder in umgekehrter Reihenfolge zusammenbauen und testen. Es hat auf Anhieb funktioniert und ließ sich fehlerfrei bedienen.

Dieses Werk ist lizenziert unter einer Creative Commons Namensnennung - Weitergabe unter gleichen Bedingungen 4.0 International Lizenz.

Erik Schanze, 2022-01-26
