Quick-Fix PC-Netzteil "beQuiet! E6-550W"

Unbedingt beachten

• Der Autor übernimmt keinerlei Haftung für Schäden, die durch Anwendung dieser Anleitung auftreten.
• Der Reparierende handelt auf eigene Gefahr!
• VORSICHT bei der Arbeit an unter Spannung stehenden Teilen! Es sind die geltenden Sicherheitsvorschriften einzuhalten.

• VORSICHT bei der Arbeit an Netzteilen, die eingebauten Kondensatoren können trotz ausgeschalteter Spannung noch gefährliche Restladung haben.

• Gerät erst nach gewissenhafter Endkontrolle, besonders die Werte der Spannungen und Strombegrenzungen, wieder in Betrieb nehmen!

Defekt

Der PC mit diesem Netzteil funktionierte nicht mehr stabil. Er ging manchmal kurz nach dem Einschalten wieder aus.

Mögliche Ursachen

1. Kalte Lötstellen
2. Defekter Elektrolytkondensator

Fehlersuche

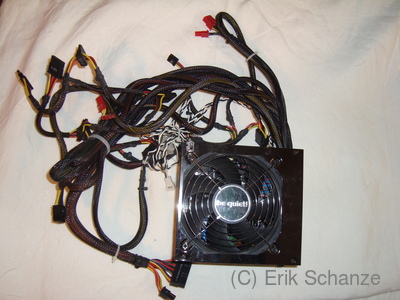

Die Lage aller Kabelverbindungen notieren, Stecker abziehen und das Netzteil ausbauen. Die 4 Gehäuseschrauben lösen. Dann das Gehäuse auseinander ziehen. Bei dieser Gelegenheit das Netzteil mit einem Pinsel, Druckluft und/oder Staubsauger entstauben. ACHTUNG: Vorsichtig vorgehen, keine Bauteile beschädigen und den Lüfter blockieren, damit er sich nicht dreht.

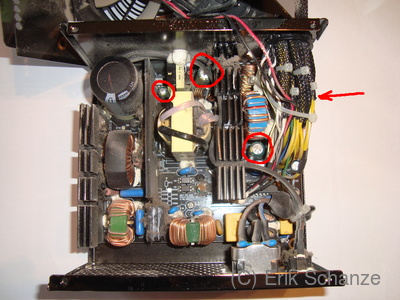

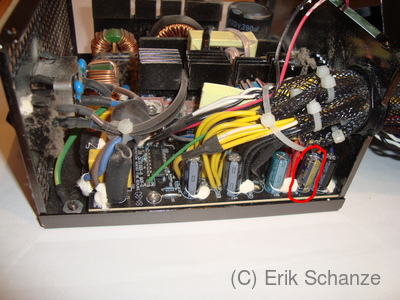

Die Kabeldurchführung (offener Plastikring) aushaken und alle Kabel durch das Loch seitlich herausnehmen. Den Netzanschluss und Schalter lassen wir angeschlossen. Die 3 Schrauben der Platine lösen, sie vorsichtig entnehmen und auf offensichtliche Defekte untersuchen. Die Lötstellen waren in Ordnung. Allerdings fielen mehrere Elektrolytkondensatoren auf, die aufgebläht waren. (In den Bildern rot markiert.) C25: 2200uF/16V C35: 2200uF/6,3V C41: 100uF/25V C45: 2200uF/16V Die habe ich ausgelötet und mit einem Messgerät untersucht. Sie waren defekt, hatten schlechte ESR-Werte und nicht mehr die angegebene Kapazität. In meinem Fundus "geretteter Bauelemente" fanden sich passende Ersatzteile und ich tauschte die defekten Bauteile aus, was aufgrund der kompakten Bauweise sehr schwierig war. Im Internet wird auf verschiedenen Seiten berichtet, dass der Hersteller zu der Zeit, als dieses Netzteil gebaut wurde, große Qualitätsprobleme hatte. Offenbar wurden hier leider keine hochwertigen Elektrolytkondensatoren verbaut.
Wieder in umgekehrter Reihenfolge zusammenbauen und Funktion testen.

Dieses Werk ist lizenziert unter einer Creative Commons Namensnennung - Weitergabe unter gleichen Bedingungen 4.0 International Lizenz.

Erik Schanze, 2017-09-12
