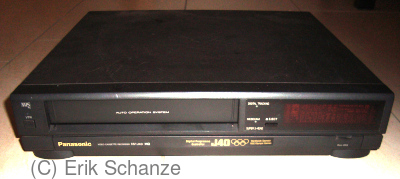

Quick-Fix VHS-Videorekorder "Panasonic NV-J40"

Unbedingt beachten

Der Autor übernimmt keinerlei Haftung für Schäden, die durch Anwendung dieser Anleitung auftreten.
Der Reparierende handelt auf eigene Gefahr!
VORSICHT bei der Arbeit an unter Spannung stehenden Teilen! Es sind die geltenden Sicherheitsvorschriften einzuhalten.
VORSICHT bei der Arbeit an Netzteilen, die eingebauten Kondensatoren können trotz ausgeschalteter Spannung noch gefährliche Restladung haben.
Gerät erst nach gewissenhafter Endkontrolle wieder in Betrieb nehmen!

Defekt

Das Gerät funktionierte nur noch unzuverlässig und ließ sich oft erst nach mehrmaligen Versuchen anschalten. Wenn das Gerät warm war ging es besser, im kalten Zusand schlechter.

Mögliche Ursachen

Elektrolytkondensatoren ausgetrocknet
Elektronikschaden

Behebung

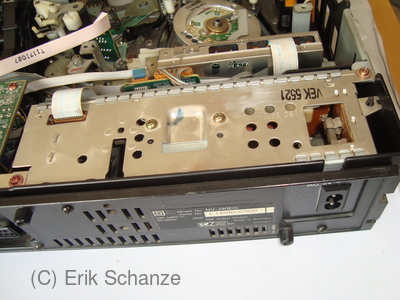

Nach dem Aufschrauben und Abnehmen des Gehäusedeckels konnte man das Netzteilmodul sehen. Das Gerät war innerlich sehr verschmutzt.

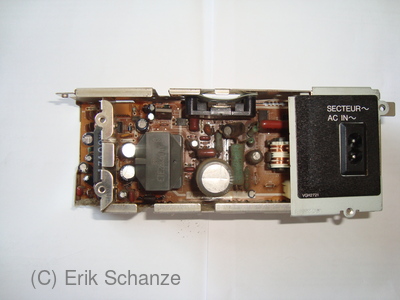

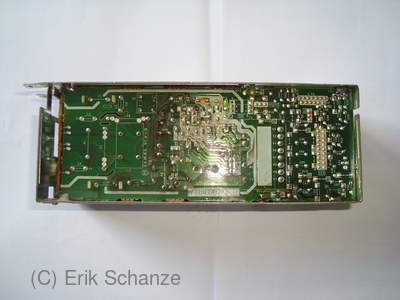

Das Netzteilmodul ließ sich eine eigene Baugruppe herausnehmen und untersuchen. Das ist sehr servicefreundlich.

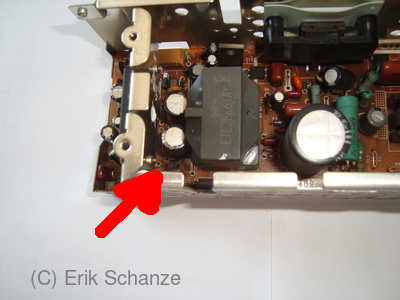

An einem Kondensator waren deutliche Auslaufspuren von Elektrolyt auf der Leiterplatte zu sehen.

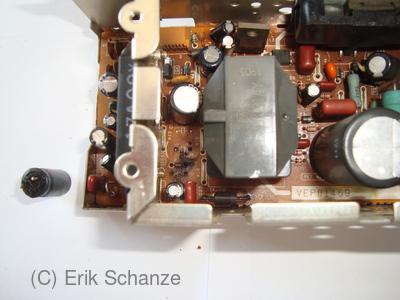

Beide Kondensatoren waren defekt. Sie hatten weder die Nennkapazität noch akzeptable ESR-Werte. Ich lötete beide Kondensatoren aus.

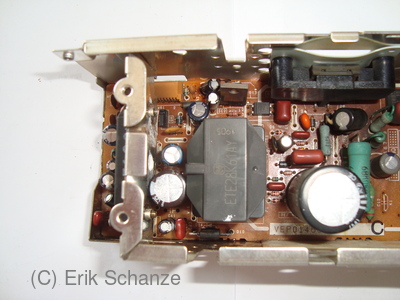

Ich habe die defekten gegen zwei noch gute Kondensatoren aus meinem Fundus "geretteter Bauteile" getauscht. Sie haben gleiche Werte aber nicht die gleiche Größe. ;-)

Danach das Gerät wieder in umgekehrter Reihenfolge zusammenbauen und testen. Es hat auf Anhieb funktioniert und startete sofort.

Dieses Werk ist lizenziert unter einer Creative Commons Namensnennung - Weitergabe unter gleichen Bedingungen 4.0 International Lizenz.

Erik Schanze, 2021-06-02
