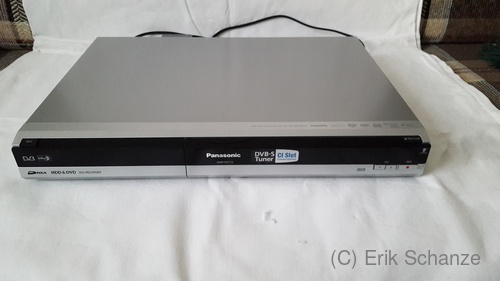

| Das Gerät wurde nach langer Laufzeit, bei der es immer am Stromnetz hing, abgezogen und andernorts wieder angesteckt. Dabei ging es nicht mehr an. |  |
| Nach dem Aufschrauben und Abnehmen des Gehäusedeckels konnte man die Netzteilplatine sehen. Die Gerätesicherung oben links war intakt. |
|
||

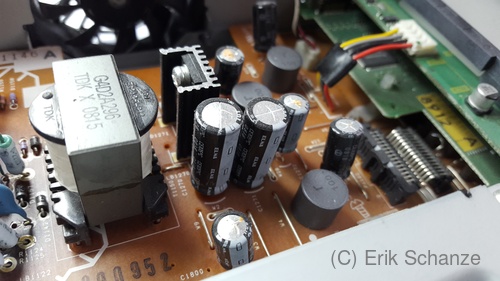

| Bei näherer Betrachtung waren deutlich aufgequollene Elektrolytkondensatoren zu erkennen. Ich tauschte auf der Netzteilplatine insgesamt 6 Bauteile aus. |  |
||

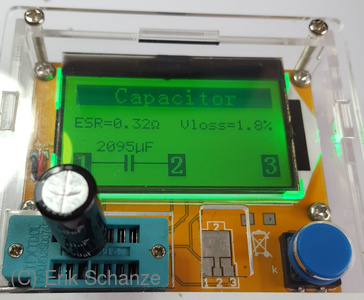

| Hier ein paar Glanzlichter: Es gab 2 Kondensatoren mit 1800 µF. Der eine hatte nur noch ein Zehntel seiner Nennkapazität, aber sein Zwillingsbruder war intakt. |
|
||

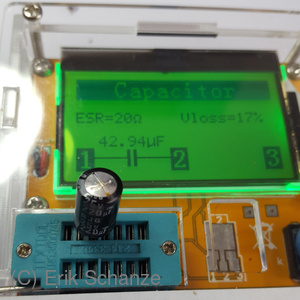

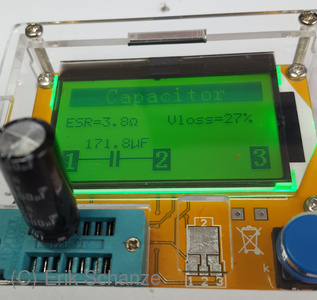

| Ein weiterer Kondensator mit 220 µF hatte noch ein Fünftel seiner Nennkapazität, die restlichen hatten gar keine mehr. Ein trauriges Bild, nach 13 Jahren Betriebszeit. |  |
||

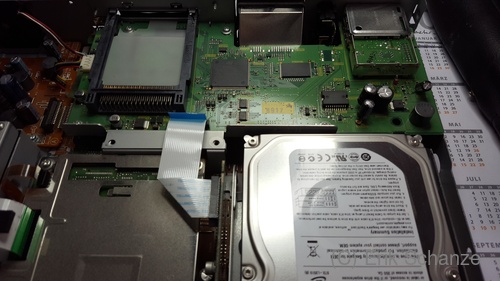

| Als nächstes rückte die daneben liegende SAT-Tuner-Platine in den Fokus. |  |
||

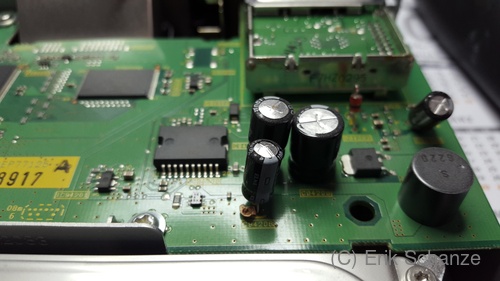

| Hier mussten 2 Kondensatoren erneuert werden. |  |
||
| Die demontierte SAT-Tuner-Platine gab den Blick frei auf die Hauptplatine. Hier war ein Kondensator zu wechseln, der sich von oben ersetzen ließ, ohne eine komplizierte Demontage des gesamten Geräts. (Der quer liegende in der Mitte.) |  |
||
| Mit 9 ersetzten Elkos funktionierte das Gerät wieder. (Das VF-Display ist altersbedingt etwas dunkel, aber es geht noch.) Weitere, offensichtliche Defekte habe ich nicht gefunden. Es werden in Zukunft wahrscheinlich wieder Kondensatoren ausfallen, aber jetzt alle zu überprüfen oder auf Verdacht zu wechseln schien mir zu aufwändig. Ich hoffe, ich sehe das Gerät nie wieder. ;-) |  |
Sehr hilfreich war wieder einmal das gefundene "Service Manual" bei der Webseite elektrotanya.com.
Dieses Werk ist lizenziert unter einer Creative Commons
Namensnennung - Weitergabe unter gleichen Bedingungen 4.0 International
Lizenz.
Erik Schanze, 2021-05-28
