Reparaturanleitung Energiesparlampe "Osram Dulux EL Globe 20W"

Unbedingt beachten


Defekt

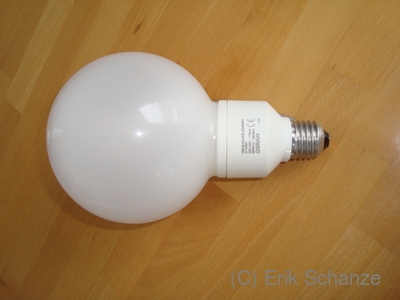

Die Energiesparlampe funktionierte anfangs nur noch unregelmäßig, häufig erst nach einem Wackeln daran (sog. Wackelkontakt), später gar nicht mehr. defekte Lampe

Mögliche Ursachen

  1. Kontaktunsicherheit (reparabel)
  2. "Kalte" Lötstelle (reparabel)
  3. Elektronik- oder Leuchtstabdefekt (irreparabel)

Fehlersuche


Lampe in beide Hände nehmen (dem kleinen Loch im weißen Ring zugewandt).

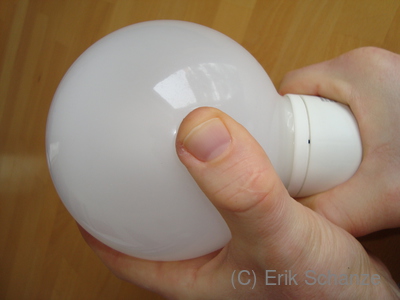

Lampe mit beiden Händen halten

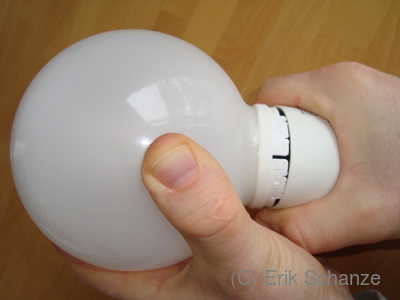

Lampe vorsichtig "aufbrechen", dabei öffnet sich die Verhakung zwischen Lampenteil und Sockel. Lampe aufbrechen
Kontaktfahnen des Lampenteils und Kontaktflächen des Sockelteils reinigen.

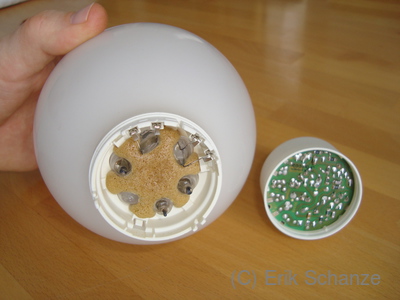

Detailansicht Lampenteil und Sockel
Alle Lötstellen genau "unter die Lupe" nehmen. Kalte Lötstellen (kleine Risse in der Zinnoberfläche bis zu losen Drähten) - das war bei dieser Lampe der Fehler - nachlöten.

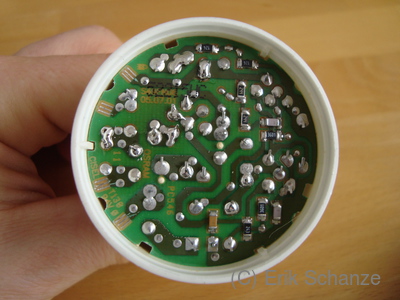

Detailansicht Sockel
Lampenoberteil gerade auf den Sockel aufstecken und beide Teile zusammenschieben, bis die Haken greifen.
Lampe wieder zusammensetzen
