Reparaturanleitung WLAN-Router "Easybox 803"

Unbedingt beachten

Defekt

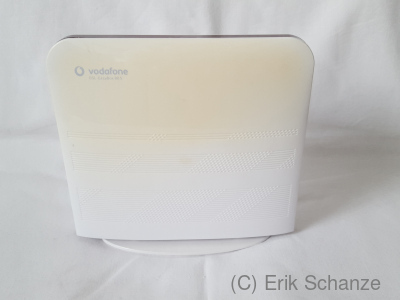

Das Gerät funktionierte nicht mehr stabil. Nach einer gewissen Zeit (ein bis mehrere Tage) zeigte die Box keine Reaktion mehr und musste neu gestartet werden. Vorderansicht des Geräts

Mögliche Ursachen

  1. Kalte Lötstellen
  2. Defekter Elektrolytkondensator

Fehlersuche

Die 2 Gehäuseschrauben auf der Unterseite lösen.

Dann die Verhakungen des Gehäuses umlaufend lösen. Dazu eignet sich ein stumpfes Messer aus einem alten Besteck gut.

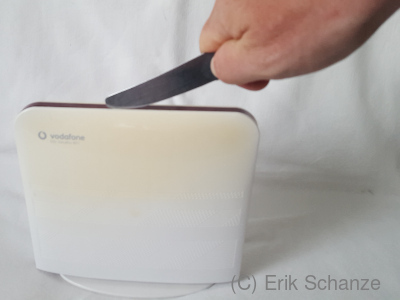

beim Öffnen des Gehäuses
Gehäuse vorsichtig öffnen, Platine entnehmen und auf offensichtliche Defekte untersuchen. Es war nichts zu sehen, aber oberhalb des Prozessors, der im Betrieb viel Wärme abgibt, war ein Elektrolytkondensator (EC39 mit 470uF/6,3V) angebracht. Den habe ich auf Verdacht ausgelötet (siehe Bild) und mit einem ESR-Messgerät untersucht.
Er war defekt, hatte keine Kapazität mehr, obwohl ihm nichts anzusehen war.

Dass er oberhalb der größten Wärmequelle genau im Hitzestrom steht und immer gut geheizt wird, ist seiner Lebensdauer nicht zuträglich. Ein anderer Ort wäre besser gewesen und hätte den Defekt wahrscheinlich verhindern können.

Diese Konstruktion als "nachlässig" zu bezeichnen, wäre sehr wohlwollend ausgedrückt. Es ist eine Schwachstelle, die professionellen Entwicklern nicht passieren sollte.

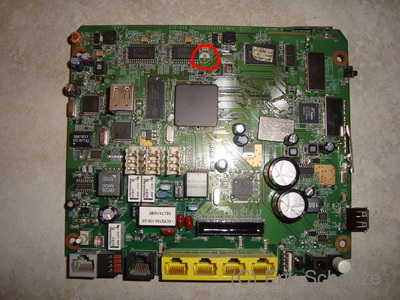

Defekter Kondensator ausgelötet
Um den Defekt in Zukunft zu vermeiden, habe ich einen neuen Elektrolytkondensator auf der anderen Seite der Platine angelötet. Dort ist er nicht mehr der Hitze des Prozessors ausgesetzt und sollte deutlich länger halten.

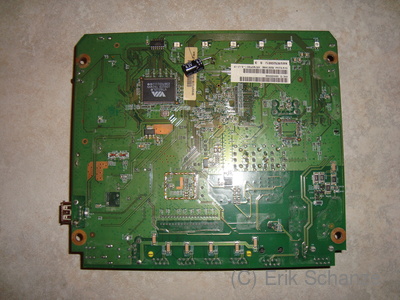

Neuer Kondensator auf anderer Platinenseite eingelötet
Wieder in umgekehrter Reihenfolge zusammenbauen. Auf gut sitzende Gehäuseverschlüsse achten.

Weiteres

Da ich den WLAN-Router nicht mehr für seinen ursprünglichen Zweck als Telefon- und WLAN-Router für einen Vodafone-Anschluss brauchte, nutzte ich die Gelegenheit und installierte das freie System OpenWRT nach der Anleitung darauf.

Leider hatte ich den falschen Bootloader installiert und musste das Gerät über den UART-Modus "retten". Hilfreich war hierbei diese Anleitung.

Den USB-Serial-Adapter hatte ich noch von einem Feinstaubsensor-Projekt da, er war dort mit dabei und bisher ungenutzt.

(Auf dem Bild ist der defekte Elektrolytkondensator noch drauf.)

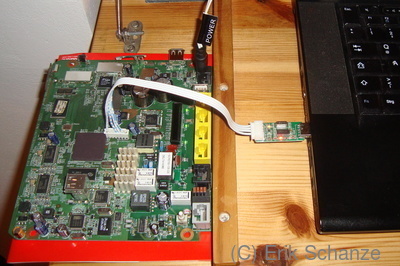

Platine am Adapter um OpenWRT aufzuspielen


Creative Commons Lizenzvertrag
Dieses Werk ist lizenziert unter einer Creative Commons Namensnennung - Weitergabe unter gleichen Bedingungen 4.0 International Lizenz.

Erik Schanze, 2017-09-11
